Pipeline（サービス終了）

Basic Analysis(Preprocessing/Mapping/de novo Assembly)

＜注意事項＞

• 問題がございましたらpipeline_dev@ddbj.nig.ac.jpまでお問い合わせください。
• Error終了したJOBは、順番にpipelineチームが原因を解析しております。
  対処策をメールで連絡させて頂く事がございます。
• JOB投入数の制限は、外しました。
• FAQはこちらです。
• DDBJing 講習会(2013.7.4)資料

基礎解析部では以下の処理を行います。
それぞれ画面遷移が異なりますので表の「順」と「画面」でご確認ください。

1. Preprocessing
2. Mapping(Reference Alignment)
3. de novo Assembly

Preprocessing

fastq形式ファイルのQSを各種グラフで参照できます。fastq形式ファイルの編集ができます。

＜注意事項＞
ファイルをアップロードする場合、paired-endでは、ファイル名を拡張子の直前で、_1, _2 として区別して下さい。( 例：test_data_1.fastq , test_data_2.fastq )

+ fastqファイル

read編集（指定QS未満をトリム他、各種条件による選別）、片側のみのpaired-endリード削除

+ QS Average(PDF),　QS Count(PDF)

編集前のQSの平均と標準偏差を計算、グラフ作成

+ QS Error(PDF)

編集後のリード位置毎の削除割合を計算、グラフ作成

Preprocessing処理後のファイルは、「Preprocessingタブ(下図黄色ハイライト)」でMapping/de novo Assemblyのクエリとして選択できるようになります。クエリファイルの先頭は、JOB番号です（下では3845がJOB番号）。

Mapping (Reference Alignment)

+ ErrorRate (mapping, graph)

Percentage error of mapped sequence to reference sequence is calculated by read position.

+ Coverage (mapping, numeric data)

Sum of the length of all contigs/G,
where
G = Size (bp) of Reference Genome excluding “N” nucleotides L = Sequence Length (bp),
N = # sequences.

+ Depth (mapping, numeric data)

The average of total sequence length (length of all sequence reads in a contig including gaps)/contig
Length excluding “N” nucleotides.
Reference: Lander ES, Waterman MS, Genomic mapping by fingerprinting random
clones: a mathematical analysis.
Genomics 1988, 2(3):231-239.

+ Map ratio (mapping, numeric data)

Number of mapped reads* / Number of reads
*: the number of reads, which were mapped in both ends.

de novo Assembly

LOGIN

1. システム利用に際してのアナウンスは、”twitter”で行ってます。
2. PipelineのIDをお持ちでない場合、「新規アカウント作成」で、登録画面へ遷移します。
3. 試験的に使用したい方は「”guest”としてログイン」で、デモ画面を確認できます。
4. “動作中JOBの確認”では、”guest”としてStatus画面へ遷移し、JOBの実行状況が確認できます。
5. マニュアルおよびチュートリアルが用意されています。
   • English manual
   • DBCLS togotv Tutorial video 1 (JP) - Reference Genome Mapping
   • DBCLS togotv Tutorial video 2 (JP) - De novo Assembly
6. DRAアカウント登録はこちらのページです。 please see the page.

Registration form

アカウント登録

＜注意事項＞

• スーパーコンピュータの新システム移行に伴い、既にアカウントをお持ちの方も登録内容に追加項目があります。
• ②に該当する項目をAdditional input(追加項目ページ)から入力します。
• 登録が完了すると、User ID, Initial passwordが、Email address宛に自動配信されます。
  1. Email addressの記入には十分注意して下さい。
  2. 新システム移行に伴い、新たに追加した項目です。
  3. 全ての記入項目を確認後、登録します。

パスワードの変更

1. passwordの変更は、各画面の左側メニュー (Change password) からいつでも行えます。
2. パスワードは確認の為、再入力します。
3. 全ての記入項目を確認後、実行します。

Selecting Query Files

• DRA(DDBJ Sequence Read Archive)に登録したデータ
• HTTPでのアップロード（新規、既存ファイル）
• FTPでのアップロード（新規、既存ファイル）
• DRA databaseからDRA/ERA/SRA のFASTQファイルをインポート
• Preprocessing処理での結果ファイル
• BWA(mapping tool)でのUnmap結果ファイル

DRA(DDBJ Sequence Read Archive)に登録したデータ

1. Private DRA entryを選択します。
2. metadataを選択します。
3. Queryにするファイルを選択します。

HTTPでのアップロード（新規、既存ファイル）

新規にHTTPアップロードする場合

1. HTTP Uploadを選択します。
2. ”ファイルを選択”をクリックしローカルからファイルを選択します。
3. ”UPLOAD”をクリックします。
4. ファイルアップロードが完了するとファイル名が表示されます。Aliasを入力できます。
5. リロードすると表の中にファイルが表示されています。

既にHTTPアップロードしたファイルから選択する場合

1. HTTP Uploadを選択します。
2. 既にアップロード済みのファイルから選択します。

FTPでのアップロード（新規、既存ファイル）

1. FTP Uploadを選択します。
2. 新規にファイルをアップロードする場合は、[Add new files]をクリックします。
   —–>Registration of fastq/fasta files画面へ遷移します。
3. 既にFTPアップロードしたファイルを使用する時は、リストから選びます。

DRA databaseからDRA/ERA/SRA のFASTQファイルをインポート

1. Import public DRAを選択します。
2. Accession Numberを検索したい場合はこちらからできます。
3. Accession Numberを入力します。
4. Add my DRA entry をクリックします。
5. インポートが終了すると、Statusが”queued”から”done”に変わります。（ページ再読み込み）
6. Private DRA entryを選択して下さい。インポートしたデータが使用可能となっております。

• インポートが終了するとメールが届きます。
• Statusが”failed”の時は、再実行してください。
• Statusが”preparing”の時は、まだDRAにファイルが準備されておりません。後日、再実行してください。

Preprocessing処理での結果ファイル

1. Preprocessingを選択します。
2. Preprocessing結果ファイルは、「JOB番号_ファイル名_e」で表示されています。
   （BWA Unmap結果ファイルは、「JOB番号_ファイル名.unmapped」で表示されています。
3. 使用するファイルをチェックします。

Registration of fastq/fasta files

新規にFTPでFASTA/FASTQファイルをアップロードする方法

By FTP(Recommended)

• 1. Upload FASTA/FASTQ files
  1. FTPクライアントによる転送方法については、こちらのページをご参照ください。
  2. FTP clientをローカルPCにインストールし、DDBJのサーバーへFTP転送します。
  3. FTP setting内容です。（loginできない場合、パスワード変更を行って下さい。）
  4. （FTPでの転送ができない場合、時間がかかりますがHTTPでの転送も可能です。）
  5. アップロードが終了したら、画面をリロードしてください。下のリストにファイルが追加されます。
  6. アップロードしたファイルをチェックし、次へ進みます。

• 2. Select a FASTA/FASTQ file（Uploadしたファイルの注釈付け１）
  1. Read layoutでSingle-end又は、Paired-endを選択します。
  2. read fileを選択します。（paired_endの場合はread1と対になるread2も選択）
  3. 次へ進みます。

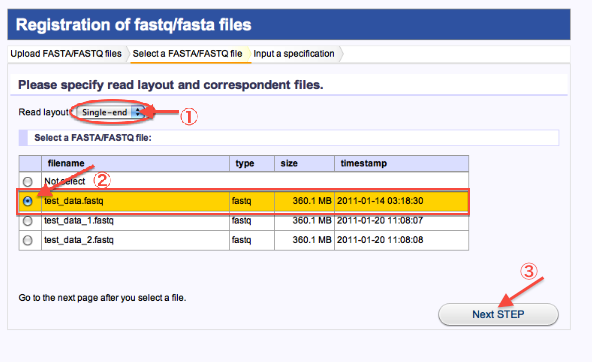

＜Single_endの場合＞

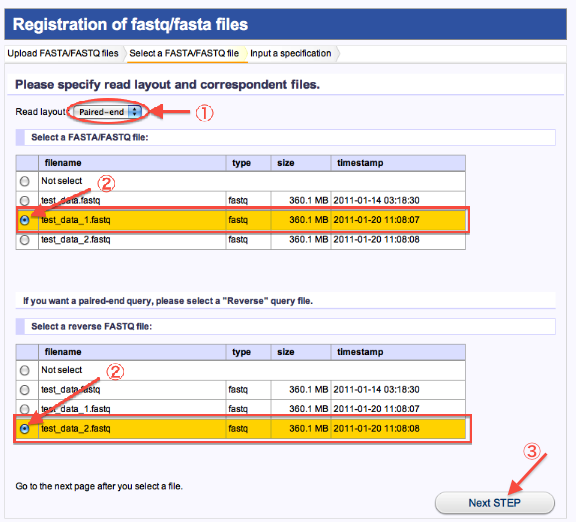

＜Paired_endの場合＞

• 3. Input a specification（Uploadしたファイルの注釈付け２）
  1. シークエンサの機種を選択します。
  2. Study titleを入力します。
  3. 登録(SUBMITをクリック)します。

  4. 処理終了、Assembly/Mapplingをクリックすると、Selecting Query Files画面に遷移します。
     ＊Uploadしたファイルを使用して解析が可能になっています。

By HTTP(slower)

1. Browse and Uploadをクリックします。
2. ローカルPCからファイルを選択します。開始するとUpload経過が表示されます。
3. Uploadが完了したらページ再読み込みします。

4. ファイルがリストに追加されています。


Set Parameters for Preprocessing

Preprocessing処理によるFastq形式ファイルの編集

1. QVタイプを選択します。（参照：2.2 Encoding）
2. 5’, 3’両端から、「指定QV」より大きい値の塩基が出現するまでトリムします。
   （トリム後のリード長が24bp以下の場合、そのリードを取り除きます。）
3. 「指定QV」未満の塩基が、トリム後のリード長の「指定％」より多い場合は、そのリードを取り除きます。
4. ペアードエンドリードの場合、片方が条件 ② 、③ により取り除かれた場合、もう一方も取り除かれます。

Selecting Tools for Basic analysis of DDBJ ANNOTATION PIPELINE

解析ツールの選択

1. まず最初に処理 ( Reference Genome Mapping または、de novo Assembly ) を選択します。
2. ツールを選択します。
3. この後でオプションの指定等あります。
   ツールのマニュアル（Help列：本マーク）をよくお読み下さい。
4. de novo Assembly の場合で、結果contigをqueryとして、続けて Mapping (BLAT使用)する場は、下の、Mapping Contigs by de novo Assemble to Reference Sequences.を選択します。

Generating Query Sets from Query Read Files

クエリーファイルを一つのジョブで実行

1. 編集したいファイルにチェックを入れます。
2. confirmをクリックします。

3. 確認
4. 次へ

クエリーファイルを複数のジョブで実行

1. 一つのジョブとして編集したいファイルにチェックを入れます。
2. confirmをクリックします。

3. 確認

4. 残りのファイルの内、別のジョブとして編集したいファイルにチェックを入れます。
5. confirmをクリックします。

6. クエリセット１、２ができます。（JOBが２つ投入）
7. 次へ

Mate-pairedを使用してdenovoAssembly(SOAPdenovo,Velvetのみ)

1. 編集したいファイルにチェックを入れます。
2. 先にPair-Endをセットします。（その後Mate-Pairをセットします）
3. 確認
4. 次へ

Specifying Database of Reference Genome

Major genomeとして登録されているreferenceを使用する場合

1. Major genome setsを選択します。
2. Organisms,Genome setsを選択します。
3. 染色体を選択します。
4. 次へ

自分で登録したreference (User original sets) を使用する場合

1. User original setsを選択します。
2. Genome setsを選択します。
3. 次へ

自分でreferenceを(User original setsへ)登録する場合

1. Download or upload referenceを選択します。
[アクセッション番号(INSD)からのダウンロードの場合]
2. アクセッション番号(INSD)を入れ"LOAD"をクリックします。
[ローカルPCからのアップロードの場合]
3. "ファイルを選択"をクリックし、ローカルPCからファイルを選択したら"UPLOAD"をクリックします。
4. ファイルが表示されます。
5. "CREATE DATASET"をクリックするとCreate Genome Dataset画面へ遷移します。



6. genomeset の記述を変更できます。
7. "CREATE GENOMESET"をクリックするとSpecifying Database of Reference Genome画面に戻ります。



8. ダウンロードしたファイルが"User original sets"に追加され、選択した状態となっています。



Set Options

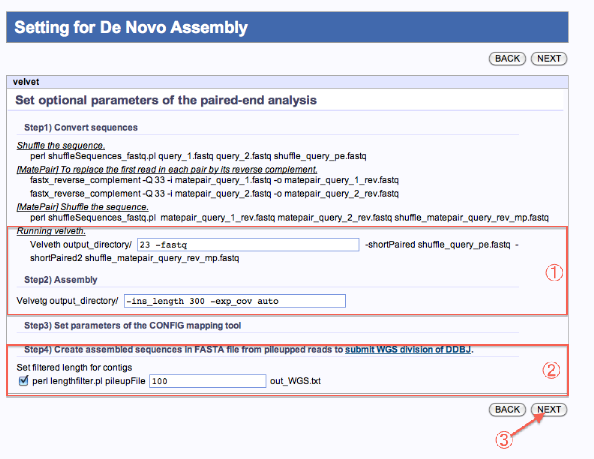

Setting for De Novo Assembly

1. オプションを指定します。
2. WGS配列データとしてDDBJに登録する場合は該当にチェックします。
3. 次へ
   ＊ツールにより、画面は若干異なります。

Setting for Reference Genome Mapping

1. オプションを指定します。
2. ‘Uniq’指定ができます。
3. DNA polymorphism抽出方法を選択します。
4. WGS配列データとしてDDBJに登録する場合は該当にチェックします。
5. 次へ
   ＊ツールにより、画面は若干異なります。

Run Confirmation

Mapping/de novo Assembly

1. ジョブが終了した際の連絡メールアドレスを記入します。
2. 内容を確認したら、”RUN”をクリックします。
3. PopUp表示で再確認します。”OK”で実行。The reservation was completed.画面へ遷移します。
4. “STATUS”をクリックすると、Mapping, de novo Assembly 各Status ページへ遷移します。

＊guestユーザーでは、RUNボタンが表示されません

＜Mapping (tool:bwa)の例＞

＜de novo Assembly (tool:velvet)の例＞

Preprocessing

1. ジョブが終了した際の連絡メールアドレスを記入します。
2. 内容を確認します。
3. “RUN”をクリックすると、The reservation was completed.画面へ遷移します。
4. “STATUS”をクリックすると、Status-PreProcess画面へ遷移します。

Status-Mapping/de novo Assembly/PreProcess

ジョブ実行状況の確認

1. ”Show Only Your Own Job”をチェックします。
2. Reloadをクリックすると、ログインユーザーの結果のみ抽出されます。
3. 実行したジョブのStatusが確認できます。( generating/running/complete/error )
4. “View”クリックで、実行状況の詳細画面へ遷移します。
5. 他のStatus画面へも遷移できます。

Detail view

Mapping

1. 統計結果が表示されます。
2. 実行ログの確認ができます。
3. 各種コマンド結果ファイルがダウンロードできます。

統計結果のダウンロード

＜Position errors＞

+ ErrorRate (mapping, graph).

Percentage error of mapped sequence to reference sequence is calculated by read position.

＜Map ratio＞

+ Map ratio (mapping, numeric data)

Number of mapped reads* / Number of reads
*: the number of reads, which were mapped in both ends.

＜Depth, Coverage＞

+ Depth (mapping, numeric data)

he average of total sequence length (length of all sequence reads in a contig including gaps)/contig Length excluding “N” nucleotides. Reference: Lander ES, Waterman MS, Genomic mapping by fingerprinting random clones: a mathematical analysis.
Genomics 1988, 2(3):231-239.

+ Coverage (mapping, numeric data)

Sum of the length of all contigs/G,
where
G = Size (bp) of Reference Genome excluding “N” nucleotides.
L = Sequence Length (bp),
N = # sequences.

de novo Assembly

1. 統計結果が表示されます。
2. 実行ログの確認ができます。
3. 各種コマンド結果ファイルがダウンロードできます。

統計量のダウンロード

＜de novo Assembly statistics＞

Preprocessing

1. 編集後Fastqファイル及び、各種グラフのダウンロードが行えます。
2. 実行ログの確認ができます。

編集済みファイル、各種グラフのダウンロード

＜Fastq Download＞

編集後のFastqファイルがダウンロードできます。

＜QS Average(PDF)＞

編集前のQS標準偏差

＜QS Count(PDF)＞

編集前のQS平均

＜QS Error(PDF)＞

編集後のリード位置毎の削除割合
